Ai acoperiș din tablă și te bate gândul să îți pui panouri fotovoltaice, dar ți-e groază că o să fie „ciuruit” de șuruburi și infiltrații? Nu ești singurul. Vestea bună e că pentru panouri fotovoltaice pe acoperiș din tablă există sisteme de prindere dedicate, care leagă panourile de structura casei, nu de tablă, și păstrează hidroizolația intactă.

Ce sistem de prindere se folosește, de fapt

La modul simplu, pentru panouri fotovoltaice pe acoperiș din tablă se folosesc sisteme de montaj special concepute pentru acoperiș metalic, nu improvizații cu câteva holșuruburi date „după ochi”.

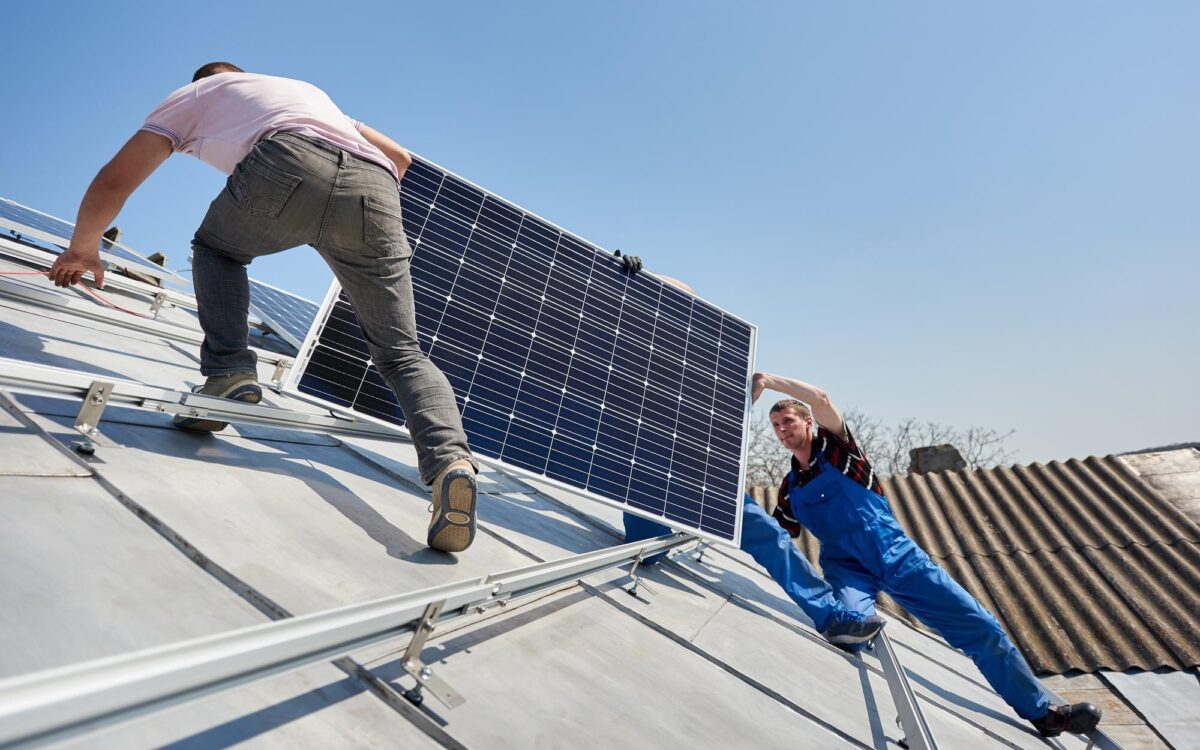

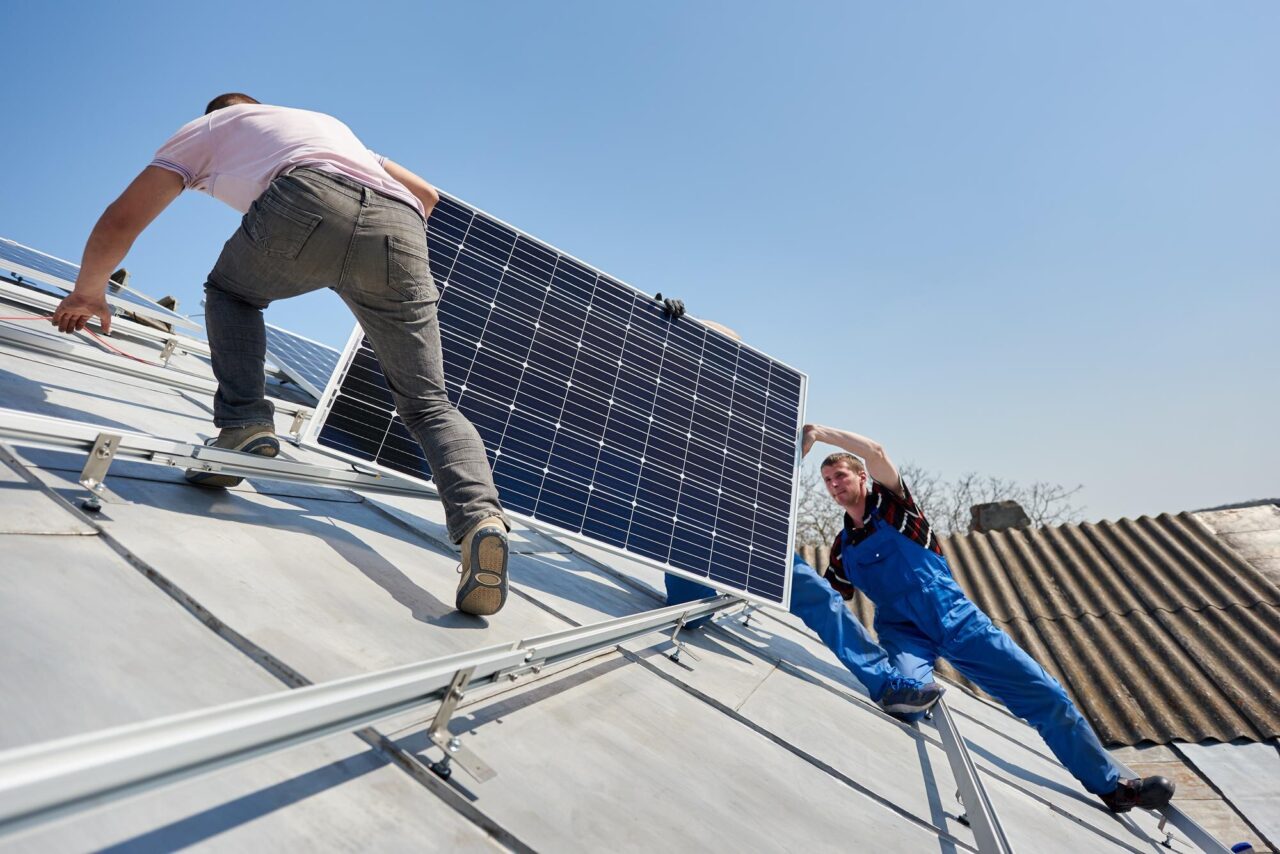

Principiul este următorul: panourile se fixează pe șine de aluminiu, iar aceste șine se prind fie de căpriori (prin tablă, cu console și șuruburi speciale), fie direct de cutele/falțurile tablei, cu cleme care nu găuresc învelitoarea. Tipul exact de sistem de prindere depinde de tipul de tablă de pe casă.

Tipuri de acoperiș de tablă și de ce contează la prindere

Înainte să intrăm în detalii, trebuie lămurită o chestie: nu orice „tablă” e la fel. Sistemul de prindere pentru panouri fotovoltaice diferă mult în funcție de profil.

În practică, la casele din România întâlnim mai ales:

  • tablă fălțuită (falț dublu sau simplu, fără șuruburi la vedere)
  • țiglă metalică (profile tip Bilka, Wetterbest, Ruukki etc.)
  • tablă cutată simplă (hale, anexe, garaje)

De ce contează? Pentru că prinderea „în aer” de o tablă subțire, mai ales la țiglă metalică, e rețeta sigură pentru probleme la primul vânt serios. Panourile trebuie conectate mecanic de structura portantă, nu doar de foaia de tablă.

Panouri fotovoltaice pe tablă fălțuită: cleme fără găurire

Dacă ai acoperiș din tablă fălțuită (falțuri verticale, fără șuruburi la vedere), ești în categoria fericită. Pentru acest tip de acoperiș există sisteme de prindere care nici măcar nu necesită găurirea tablei.

Se folosesc așa-numitele cleme de falț. Acestea „îmbrățișează” falțul tablei și se strâng cu șuruburi laterale. Pe clemă se prinde apoi șina de aluminiu pe care vin montate panourile.

Avantaje:

  • nu se perforează învelitoarea, deci riscul de infiltrații este minim
  • se păstrează garanția producătorului de tablă (de cele mai multe ori)
  • montaj relativ rapid și curat

Detaliu important: clemele trebuie să fie compatibile cu profilul falțului. Sistemele serioase (gen K2 Systems, Schletter, S-5!) au cataloage separate pentru diverse profile, nu se montează „ce avem pe stoc”. Un montator bun îți cere fișa tehnică a tablei sau măcar marca și modelul.

Panouri pe țiglă metalică sau tablă cutată: prindere în căpriori

La țigla metalică, povestea se schimbă. Tablă e prinsă deja cu șuruburi în șipcă sau direct în astereală, deci nu poți agăța un câmp de panouri doar de foaia de oțel de 0,4 – 0,5 mm și să te aștepți să țină la vânt și zăpadă.

Aici se folosesc sisteme de montaj care trec „prin” tablă și se ancorează în structura acoperișului – de regulă în căpriori sau în rigle solide.

Cel mai des întâlnite sunt:

  • console metalice tip „carlig” care se fixează cu șuruburi lungi în căpriori, apoi trec peste profilul de tablă
  • șuruburi speciale dublu filet (hanger bolts) care se înfiletează în structura de lemn și oferă un punct de prindere deasupra tablei

Prin aceste console se fixează șinele de aluminiu. Panourile se prind apoi de șine cu cleme intermediare și de capăt. Între tablă și console/șuruburi se folosesc garnituri EPDM care etanșează perforațiile, astfel încât apa să nu aibă pe unde să intre.

La hale cu tablă cutată subțire, uneori structura este metalică, nu din lemn. În aceste cazuri se folosesc șuruburi autoforante pentru oțel și console adaptate la profil, dar regula de bază rămâne aceeași: prinderea în elementele structurale, nu în tablă „de fațadă”.

Componentele esențiale ale unui sistem de prindere

Indiferent că ai tablă fălțuită, țiglă metalică sau cutată, un sistem serios de montaj are câteva componente standard. Ajută să le cunoști ca să poți verifica ce îți propune instalatorul.

  • Șinele de aluminiu – profile longitudinale pe care se sprijină panourile. Aluminiul e ușor, nu ruginește și rezistă bine în timp.
  • Consolele/prinderile pe acoperiș – fie cleme de falț, fie console prinse în căpriori. Ele fac legătura dintre acoperiș și șine.
  • Cleme intermediare și de capăt – piesele de aluminiu care strâng panourile de șine. De obicei vin cu șuruburi din inox.
  • Șuruburi speciale – inox sau oțel galvanizat la cald, cu garnituri EPDM pentru etanșare.

Detaliu care pare minor, dar nu e: combinarea materialelor contează. De exemplu, aluminiul pus direct pe oțel neprotejat poate genera coroziune galvanică. De aceea se folosesc distanțiere și componente compatibile, nu „ce șurub am prin cutie”.

Orientare, număr de șine și distanțe: nu se fac din ochi

Pe lângă sistemul de prindere propriu-zis, contează foarte mult cum se așază panourile pe acoperiș. De regulă, pe țiglă metalică se pun două șine pentru fiecare șir de panouri (sus și jos), uneori chiar trei, în funcție de tipul panoului și încărcările de vânt/zăpadă în zona ta.

Șinele se montează perpendicular pe căpriori, ca să fie cât mai ușor de prins în structura lemnului. Distanța dintre punctele de prindere în căpriori nu se lasă „după inspirație”, ci conform fișei tehnice a producătorului de sistem de montaj.

De asemenea, orientarea panourilor (portrait sau landscape) poate influența numărul de șine și prinderi. Sistemele de calcul profesionale iau în considerare greutatea totală a câmpului de panouri, unghiul acoperișului și încărcările climatice. Nu e suficient să încapă frumos într-un desen pe telefon.

Greșeli frecvente la prinderea panourilor pe tablă

Aici începe partea mai puțin plăcută, dar importantă. Pentru că fenomenul fotovoltaic a explodat în ultimii ani, au apărut și multe echipe care „se pricep la toate”. Pe acoperiș din tablă, greșelile se văd repede, de obicei după prima iarnă sau după o furtună serioasă.

Câteva din cele mai întâlnite probleme:

  • panouri prinse doar în șipcă sau în tablă, nu în căpriori
  • găuri date în tablă fără garnituri EPDM sau mastic potrivit
  • console puse haotic, fără alinierea cu structura acoperișului
  • încărcarea pe acoperiș ignorată, mai ales în zone cu zăpadă multă
  • amestec de șuruburi și materiale care ruginesc sau se „mănâncă” între ele

Poate nu se întâmplă nimic în primul an, dar apa care se strecoară pe lângă un șurub prost etanșat îți poate putrezi lemnul în câțiva ani. La fel, un câmp de panouri prins firav pe un acoperiș expus vântului poate ajunge, la propriu, în curtea vecinului.

Cum alegi un sistem de prindere corect pentru acoperișul tău de tablă

Dacă ai ajuns până aici, probabil îți e clar că nu orice „kit fotovoltaic” de pe internet este suficient. Câteva repere utile când discuți cu o firmă de montaj:

  • întreabă ce sistem de montaj folosesc pentru tipul tău de tablă (fălțuită, țiglă metalică, cutată)
  • cere să vezi fișa tehnică a sistemului de prindere (nu doar a panourilor și invertorului)
  • verifică dacă prinderea se face în căpriori sau structura metalică, nu doar în tablă
  • întreabă cum se asigură etanșarea găurilor, ce fel de garnituri folosesc
  • discută dinainte ce se întâmplă cu garanția acoperișului după montaj

Nu e nevoie să devii tu specialist în fotovoltaice, dar câteva întrebări bine puse fac diferența între un sistem care te ține 25 de ani și unul care îți dă bătăi de cap de la prima ploaie serioasă.

Când ai nevoie de un proiectant sau de un inginer structurist

La casele obișnuite, cu acoperiș standard și câteva kilowați de panouri, de regulă un sistem de prindere certificat și montat corect este suficient. Totuși, există situații în care merită să intri pe mâna unui proiectant sau chiar a unui inginer structurist:

  • acoperiș vechi sau vizibil slăbit (sagging, deformări)
  • zone cu zăpadă foarte multă iarna
  • proiecte mari, pe hale sau acoperișuri foarte întinse
  • când vrei să acoperi aproape tot acoperișul cu panouri

În aceste cazuri, nu e vorba doar de ce șurub pui și unde. Se calculează încărcările suplimentare, direcția dominantă a vântului, modul în care se transmite greutatea în structură. Da, costă ceva în plus, dar e diferența dintre un sistem „la noroc” și unul în care chiar dormi liniștit când afară viscolul dă cu casa.

Întrebări frecvente

Se pot monta panouri fotovoltaice pe acoperiș din tablă fără să găuresc deloc învelitoarea?

Da, dar doar dacă ai tablă fălțuită și folosești cleme speciale de falț. La țiglă metalică sau tablă cutată clasică, prinderea serioasă se face prin tablă, în căpriori sau în structura metalică. Găurile se etanșează cu garnituri EPDM și accesorii dedicate, astfel încât riscul de infiltrații să fie foarte mic.

Îmi afectează panourile garanția acoperișului de tablă?

Depinde de producătorul tablei și de cum se face montajul. Mulți producători acceptă sisteme de prindere certificate, montate conform instrucțiunilor lor. Dacă se dau găuri fără logică, cu șuruburi nepotrivite, e foarte probabil să pierzi garanția. Ideal este să verifici înainte fișa tehnică și condițiile de garanție ale învelitorii.

Cât de grele sunt panourile fotovoltaice pentru acoperișul din tablă?

În general, un panou de 400 – 450 W cântărește în jur de 20 – 25 kg, la care se adaugă șinele și sistemul de prindere. Distribuite pe toată suprafața, încărcarea suplimentară e de câteva zeci de kilograme pe metru pătrat, în funcție de densitate. Majoritatea acoperișurilor moderne suportă această încărcare, dar la structuri vechi merită o evaluare profesională.

Pot monta singur panouri fotovoltaice pe acoperișul meu din tablă?

Teoretic, da, dacă ai experiență serioasă în construcții și ești electrician autorizat. Practic, la montajul pe tablă intră în joc siguranța la înălțime, hidroizolația, sarcinile de vânt și de zăpadă, plus partea electrică. Pentru majoritatea proprietarilor, varianta sigură rămâne o echipă autorizată, cu experiență specifică pe acoperișuri metalice.

Notă: Informațiile din acest articol au caracter general și nu înlocuiesc evaluarea la fața locului făcută de un specialist în sisteme fotovoltaice sau de un electrician autorizat. Pentru dimensionarea corectă a structurii și verificarea rezistenței acoperișului, solicită întotdeauna opinia unui profesionist calificat.

Energia verde începe, la propriu, de pe acoperiș. Dacă îl tratezi ca pe o simplă „platformă” pentru panouri, riști să transformi un proiect bun într-un șantier permanent. Dacă, în schimb, alegi atent sistemul de prindere și oamenii care îl montează, panourile tale vor sta unde trebuie: pe casă, nu în grădină, după prima furtună.
